ジョンモリスカップリングとは何ですか?

産業および公共安全分野では、カップリングは 2 つのシャフトを接続して動力を伝達するために使用される重要な機械部品です。ただし、消防や緊急対応などの特定の用途では、 ジョンモリスカップリング 具体的には、信頼性、迅速な接続、および英国規格 (BS 336) への準拠で知られる消防ホース用のクイック接続カップリングを指します。

ジョン・モリス・カップリングとその中核機能

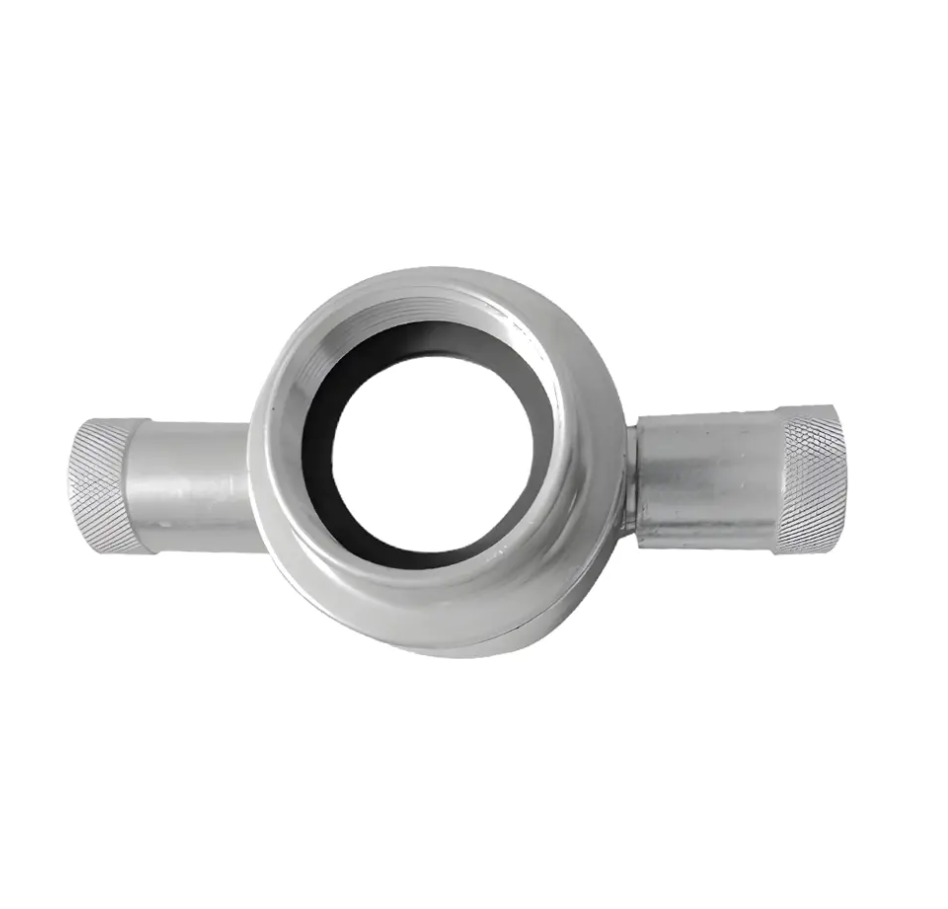

ジョンモリスカップリング は、消防ホース用に特別に設計された剛性インターロックエンドフィッティングです。これらは、機械式トランスミッションに使用されるフレキシブルまたはリジッド カップリング (ポンプやモーター シャフトで使用されるものなど) ではなく、瞬間的なカップリングとして機能し、消防士がホースを消火栓、消防車のポンプ、またはその他のホース機器 (ノズル、分配器など) に迅速かつ安全に接続できるようにします。

主な機能と利点:

• クイック接続/切断: 独自のツイストロック機構またはスプリング式アーム設計 (特にメスカップリング) を採用しており、追加の工具を必要とせずにホースの迅速な接続と取り外しが可能であり、一刻を争う消火活動において極めて重要です。


• 信頼性と密閉性: 確実な接続を確保し、高圧下での漏れを防ぎ、消火剤の効果的な送達を保証します。


• 標準互換性: 通常、BS 336 英国規格に準拠するように設計されており、世界中の海洋供給、産業、消防システムで広く使用されています。


• 材料: 一般的な材質には真鍮、青銅 (例: BS1400 LG2/LG4)、またはアルミニウム合金 (例: LM25) があり、優れた耐食性と耐久性を備えています。


• アプリケーションのサイズ: 一般的なサイズには 1.5 インチ、2 インチ、2.5 インチがあり、さまざまな消防ホースの仕様に対応します。



カップリングの広い概念と種類

より広い機械工学の文脈では、「カップリング」という用語は、トルクを伝達するために駆動シャフトと被駆動シャフトを接続するために使用されるアセンブリを指します。たとえば:

• フレキシブルカップリング: John Crane の A シリーズや H シリーズなどは、柔軟な要素 (ポリウレタン インサートなど) またはダイヤフラムを使用して、軸方向、半径方向、角度の位置ずれを許容し、振動減衰を実現します。ポンプ、コンプレッサー、ターボ機械に適しています。


• リジッドカップリング: スリーブカップリングなど、2 つのシャフトの厳密な位置合わせが必要であり、主に高トルクまたは高精度の用途に使用されます。



ただし、「」を参照する場合は注意してください。 ジョンモリスカップリング 」、これはほとんどの場合、従来の機械式動力継手ではなく、防火分野の消防ホース継手を指します。

ジョンモリスカップリング は火災安全に不可欠なコンポーネントであり、迅速かつ信頼性の高い接続技術と英国の BS 336 規格を組み合わせています。これらのクイック カップリングにより、最も重要な瞬間に消防ホースを迅速に展開して使用できるようになり、緊急対応の効率と安全性が大幅に向上します。
