Storz カップリングを接続するにはどうすればよいですか?

の ストルツカップリング カム ロックまたは消火カップリングとも呼ばれるこの装置は、消火、産業、および農業用途で広く使用されている水道管またはホース用のクイック接続デバイスです。 Storz カップリングは、操作の容易さ、迅速な接続、信頼性の高いシールにより、流体移送システムの迅速な展開が必要な用途で重要な役割を果たします。

Storz カップリングの仕組み

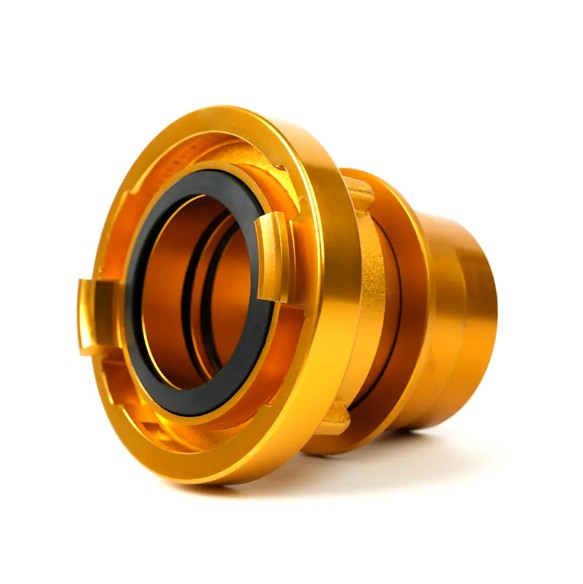

の ストルツカップリング デザインは、ラグ型カップリングとしても知られる対称的な「爪」構造に基づいています。これは、雄コネクタと雌コネクタを区別せずに 2 つの同一のカップリングを接続できることを意味し、現場での作業が大幅に簡素化されます。カップリングは回転によりロックされ、内部シール（ガスケット）により液密性が確保されます。

Storz カップリングの接続に関するステップバイステップ ガイド

準備（検査）

• まず、接続する 2 つの Storz カップリングのサイズ (ネジ付きホース コネクタなど) と呼び径 (DN50、DN75 など) が一致していることを確認します。


• コネクタの端がきれいで、砂やその他の異物がないことを確認してください。


• 重要なステップ: 各コネクタのシール (ガスケット/リング) が損傷しておらず、正しく取り付けられていることを確認します。シールは良好な防水シールのために不可欠です。



カップリングの位置合わせ

2 つの Storz カップリングの爪 (ラグ) を位置合わせします。対称的なデザインなので、軽く押し込むだけで簡単に組み立てられます。

差し込んで締める（ロックする）

• 2 つのコネクタを端が接触するまで押し込みます。


• のn, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• 通常、ロック角度は約 90 ～ 120 度です。一部の大口径または高圧用途では、回転を補助し、しっかりと接続するために特別なレンチが必要になる場合があります。



最終チェック（接続確認）

• 両方のカップリングをそっと引っ張って、分離しないようにしてください。


• 正しく接続された Storz カップリングは、手で簡単に引き離したり回したりすることはできません。これにより、流体 (水や消火泡など) が高圧下で移送されるときにカップリングが緩まないことが保証されます。



信頼性の高い接続の確保に関連する要素

正しい手順に従うことに加えて、信頼性の高い製品を確保するために、 ストルツカップリング 接続する場合は、次の点にも注意する必要があります。

• ガスケット/O リング: 正しい材質とサイズのシールを使用してください。シールの劣化、損傷、紛失が漏れの主な原因です。


• 材質オプション: Storz カップリングは、アルミニウム合金、真鍮、またはステンレス鋼でご利用いただけます。耐食性および耐圧性の材料を選択すると、カップリングの寿命と接続の信頼性が向上します。


• メンテナンス: 異物がロックやシール効果に影響を与えるのを防ぐために、Storz カップリング、特にホースエンドフィッティングを定期的に検査および清掃してください。



Storz カップリングは、独自のクイック接続機構を備えており、流体移送に効率的で信頼性の高いソリューションを提供します。これらの簡単な手順に従うことで、毎回安全で漏れのない接続が確保され、消防や産業用途の重要なプロセスが保護されます。
