アダプターのカップリングに欠陥があるかどうかを確認するにはどうすればよいですか?

かどうかを確認するには アダプターカップリング 欠陥があります、 物理的な損傷、シールの完全性、ロック機構の機能、圧力下での漏れのない性能について体系的に検査します。 ほとんどの故障は、カップリングを使用状態に戻す前に、目視検査、手動による機能テスト、制御された圧力テストを組み合わせることによって特定できます。

何を理解するか アダプターカップリング 行うべきことと失敗する場所

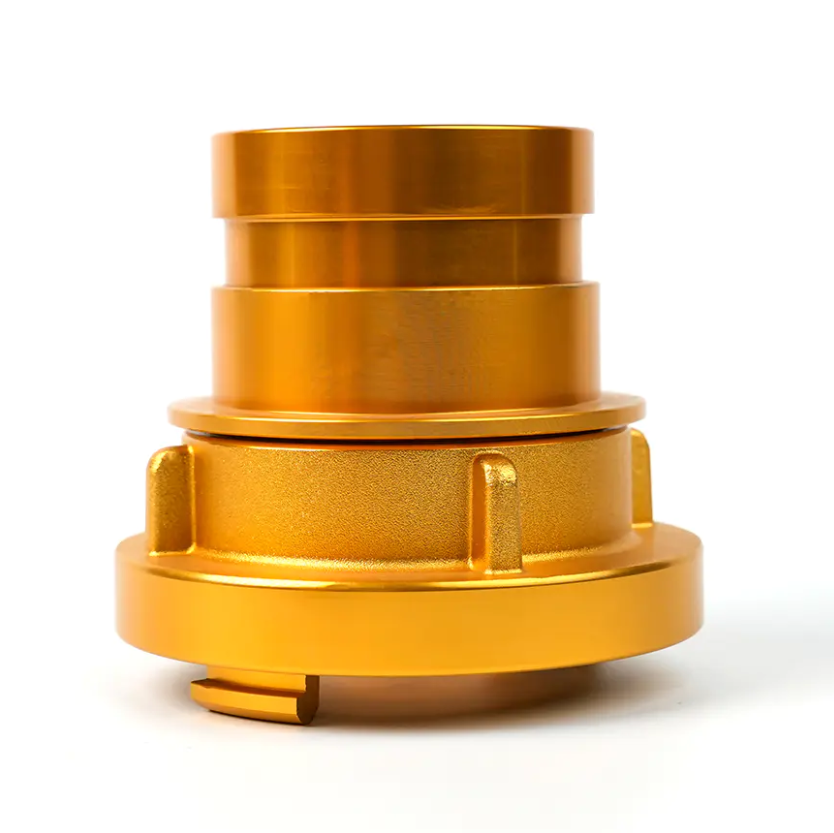

アダプター カップリングは、接続されたコンポーネントを変更せずに 2 つの異なるカップリング標準を結合できるようにする移行継手です。一般的なタイプは次のとおりです。

• ドイツ人からシュトルツさん（男性・女性） — ドイツの瞬時結合標準と Storz 対称結合システムの間で変換します。
• ドイツ語から林業へ — 標準的なドイツのカップリングを林業消防用ホース継手に接続します。
• ドイツ語からドイツ語への自動ロック — 自動ロック保持機構が追加されたドイツの標準カップリング。
• ドイツ語からフランジまで — ドイツ標準のホースカップリングをフランジ付きパイプまたは機器の入口に接続します。
• ドイツ語から多歯へ — ドイツのカップリング システムを多歯のカムと溝スタイルの継手で橋渡しします。
• ストルツ男性からストルツ女性へ / ストルツから林業へ — Storz バリアント間、または Storz から林業用ホース標準への変換。

アダプターカップリングは 2 つの異なる機械システムと接続するため、次のようなストレスを受けます。 両方の接続ポイントを同時に 。最も一般的な故障箇所は、シールガスケット、ロック歯またはラグ、本体 (特に規格間の移行ゾーン)、および腐食や衝撃による損傷を示す可能性がある外面仕上げです。

段階的な目視検査手順

すべてのチェックは、適切な照明の下で徹底的な目視検査から始めます。このステップには費用はかからず、機能テストが開始される前に明らかな障害の大部分が検出されます。

カップリング本体の検査

• 探してください 亀裂、亀裂、裂け目 ボディ内、特にラグ、耳、および 2 つのカップリング規格の間の移行ショルダーの周囲。
• チェックしてください へこみや変形 衝撃による影響 - わずかな本体の歪みでも、カップリングが相手側フィッティングに対して正しく固定されなくなる可能性があります。
• 表面を調べて、 腐食、孔食、または重度の酸化 。アルミニウム製カップリングでは、白い粉状の堆積物 (酸化アルミニウム) が湿気の侵入と表面劣化の促進を示しています。真鍮のカップリングでは、穴のある領域の緑色の緑青は脱亜鉛のリスクを示します。
• 本体が持っていることを確認します 目に見える溶接修理、パッチ、または不正な改造がないこと — これらは即時拒否の理由となります。

ロックラグと歯を点検してください

• 全部調べる ロックラグ、耳、またはカム歯 欠け、丸まり、またはひび割れに。磨耗したラグ プロファイルは、圧力下で偶発的にカップリングが外れる主な原因の 1 つです。
• Storz タイプのインターフェイスでは、 半円形のロック ラグは対称で変形していません。 。非対称な摩耗は、カップリングが繰り返し斜めに接続され、一方のラグに不均一な負荷がかかっていることを示します。
• セルフロック式ドイツ型アダプターの場合は、 ロック スプリングまたはクリップ機構が存在し、無傷で、正しく取り付けられている 。スプリングが欠けていたり曲がっていると、セルフロック機能が作動しなくなります。

シーリングガスケットを検査する

• アクセス可能な場合はガスケットを取り外し、点検します。 圧縮永久歪み（永久的な平坦化）、亀裂、硬化、膨潤、または押し出しによる損傷 .
• 下に圧縮されたガスケット 元の厚さの 70% 十分なシール力が得られなくなるため、寿命を迎えたと考えて交換する必要があります。
• ガスケットが入っていることを確認してください 溝に完全かつ均等に装着します ねじれたり、二重になったり、シーティングチャンネルから欠けたりする部分がないこと。
• ガスケットの材質が搬送される流体と適合することを確認します。EPDM ガスケットは水および消防用途の標準です。石油系流体には NBR (ニトリル) ガスケットが必要です。

機能テスト: 係合、回転、解放

目視検査後、適切な対応する継手と嵌合してカップリングの機械的機能をテストします。このテストでは、圧力がかかる前に、カップリングがその主な役割 (2 つの継手を接続して保持する) を実行していることを確認します。

1. テストエンゲージメント — アダプターを嵌合フィッティングに手で接続します。接続が完了するはずです 無理な力を加えずにスムーズに 。抵抗、結合、またはカップリングを強制的に結合する必要がある場合は、位置ずれ、変形、または寸法不適合を示します。
2. テストロック — 係合後、ロックを解除せずに 2 つの半分を軸方向に引き離そうとします。正しく機能するカップリングでは、 軸方向の分離は不可能であってはなりません ロック機構が作動している間。手で引っ張る力で 1 ～ 2 mm を超える軸方向の遊びがある場合は、ロック ジオメトリが摩耗または損傷していることを示します。
3. テスト回転（ストルツタイプ） — Storz タイプのカップリングは、完全なロック アークまで回転する必要があります (通常、 30°～40° ) 固着したり、磨耗したり、過度のトルクを必要としたりすることはありません。回転が硬い、またはザラザラしている場合は、ラグ表面の汚れ、腐食、または損傷を示します。
4. テストリリース — カップリングを外し、きれいに外れるのを確認します。カップリングを取り外すのに過剰な力が必要な場合、または部分的に固着している場合は、ラグが変形していたり​​、ガスケットが膨張して干渉を起こしている可能性があります。
5. 座席の隙間を確認する — 完全に嵌合したら、2 つの結合面の間の境界面を検査します。あるはずです 周囲に目に見える隙間がない 。面の隙間が不均一または部分的に開いている場合は、ガスケットまたはシール面が完全に接触していないことを示しており、圧力がかかると漏れが発生します。

漏れのない性能を確認するための圧力試験

目視検査および機能検査に合格したカップリングは、消火、油圧移送、または加圧プロセス ラインなどの重要な用途での使用に戻す前に、圧力テストを行う必要があります。圧力試験は、動作条件下でシールが無傷であることを確認するための唯一の決定的な方法です。

静水圧試験手順

• 適切なブランキング キャップまたはテスト ベンチ マニホールドを使用して、アダプター カップリングを閉じたテスト アセンブリに接続します。
• アセンブリを完全に水で満たし、すべての空気をパージしてから、圧力を加えます。 カップリングの定格使用圧力の1.5倍 — 標準的な消防ホースカップリングの場合、通常は 15 ～ 25 bar。
• テスト圧力を最小限に保持します。 60秒 すべてのインターフェース、カップリング本体、およびガスケット ゾーンを検査し、ゲージの漏れ、滴下、または圧力降下がないか確認します。
• 圧力降下または目に見える湿気 カップリングの面または本体に問題がある場合は、テストの不合格となります。カップリングを分解して障害を特定し、コンポーネントを新しいガスケットで修理するか、完全に交換する必要があります。

一般的な障害の種類と考えられる原因

検査間隔とメンテナンスのベストプラクティス

定期的かつ計画的な検査は、障害発生後の事後対応的な障害発見よりもはるかに効果的です。推奨される検査頻度は、アプリケーションと環境によって異なります。

• 毎回の使用後 — 消防または緊急対応アプリケーションでは、各展開後にすべてのアダプターの結合を目視検査します。機器を準備完了状態に戻す前に、衝撃による損傷、ガスケットの状態、ラグの磨耗を確認してください。
• 6か月ごと — スタンバイ在庫内のすべてのアダプター カップリングに対して、完全な視覚的、機能的、および圧力テストを実行します。 DIN 14811 (ドイツの消防用カップリング用) などの規格では、少なくとも 2 年に 1 回のテストを推奨しています。
• 衝撃または落下イベントの後 — 目に見える損傷がない場合でも、硬い表面に落としたり、機器に衝撃を与えたりしたアダプター カップリングは必ず検査してください。鋳造合金の隠れた亀裂は、外観からは見えない場合がありますが、圧力がかかると破損します。
• 毎年のガスケット交換 — 使用頻度が高い用途や屋外に保管されている用途では、見かけの状態に関係なく、一定の年次スケジュールでガスケットを交換してください。ガスケットの材質 (特に EPDM と NBR) は、使用していないときでも、紫外線、オゾン、熱サイクルによって劣化します。

洗浄後、ラグの表面とガスケットに適合する潤滑剤 (EPDM ガスケットにはシリコン グリース。ワセリンはゴム製ガスケットを劣化させるため推奨しません) で軽く潤滑してください。アダプタのカップリングは、検査間の耐用年数を最大限に延ばすために、紫外線や化学薬品の蒸気から離れた乾燥した場所に保管してください。

修理ではなく交換する場合 アダプターのカップリング

すべての故障が修復できるわけではありません。状況によっては、コストを考慮しても、ただちにサービスを中止し、アダプター カップリングを完全に交換する必要があります。

• カップリング本体に亀裂がないか — 亀裂は圧力下で伝播するため、圧力がかかるカップリングでは安全に溶接したりパッチを当てたりすることができません。
• 軽微な磨耗を超えるラグまたは歯の損傷 — 欠けたり、破損したり、大きく丸みを帯びたラグ形状は元に戻すことができず、ロックの信頼性が低くなります。
• 腐食によりボディ肉厚が減少 — 孔食がそれ以上浸透している場合 公称肉厚の 20% 、圧力下での構造的完全性は保証できません。
• ガスケット交換後の圧力保持不良 — 正しく取り付けられた新しいガスケットを取り付けた後もカップリングの漏れが続く場合は、本体のシール面が損傷している可能性があり、カップリング本体を交換する必要があります。
• 不明な使用歴または耐用年数を超えた使用年数 — 追跡可能な検査記録のないアダプタ カップリング、またはメーカーの推奨耐用年数を超えたアダプタ カップリング（通常は 10～15年 アルミニウム製消火カップリングの場合)、見かけの状態に関係なく、圧力サービスから引退する必要があります。
