Storz ロッキングカップリングについて知っておくべきことすべて

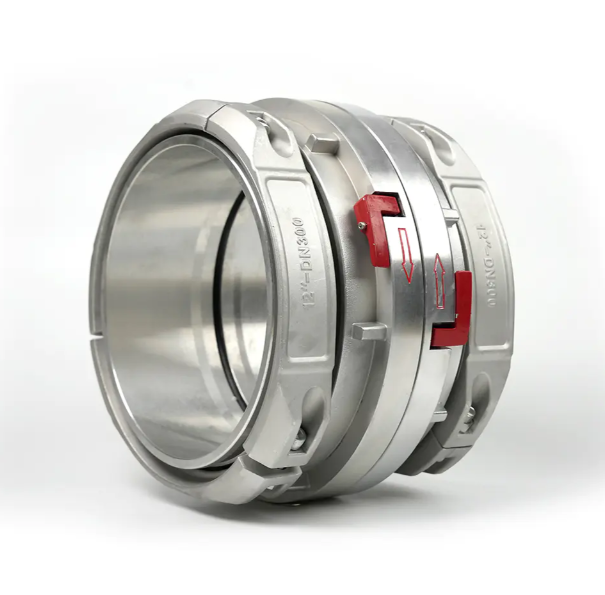

あ ストルツ ロッキング カップリング は、標準化された対称の 4 分の 1 回転カムロック コネクタで、消防、産業用流体輸送、緊急サービスで広く使用されており、工具不要で漏れのないホース接続を迅速に作成できます。カップリングの両端は同一であるため、オス継手とメス継手を区別する必要がなく、位置を合わせて押し、90°ひねるだけでロックされます。この設計は、高圧状況での接続時​​間を大幅に短縮し、世界で最も信頼されているカップリング システムの 1 つです。

とは何ですか ストルツ ロッキングカップリング そしてそれはどのように機能するのか

1882 年にカール アウグスト グイド ストルツによって発明されたストルツ カップリングは、ホース コネクタの不一致という消防における重大な問題を解決するために設計されました。従来のねじ式カップリングでは雄端と雌端を一致させる必要があったため、緊急時には異なる部門や供給源からのホースを接続することが不可能なことがよくありました。

Storz システムでは、 対称ラグとカムのロック機構 。各カップリング端には 2 つのラグと対応するカム スロットがあります。 2 つの端を合わせると、ラグが反対側のカム スロットに滑り込みます。 90°回転させると所定の位置にロックされ、ゴム製ガスケットが圧縮されて防水シールが形成されます。

主な運用上の特徴は次のとおりです。

• 工具不要で3秒以内に接続可能
• 残圧下でも着脱可能
• 対称デザイン: 両端が交換可能
• 統合されたスイベルにより、接続をほどかなくてもホースを自由に回転できます

標準サイズと圧力定格

Storz カップリングは、さまざまな流量と圧力要件に合わせて、さまざまな標準化されたサイズで製造されています。サイズの指定は、接続されるホースまたはパイプの呼び内径を指します。

の 52 mm サイズは最も広く使用されています 世界の構造消防において。 EN 1775 および同様の規格に基づく認証を得るには、カップリングは使用圧力の少なくとも 1.5​​ 倍でテストする必要があります。

Storz カップリング構造に使用される材料

の choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

あluminum Alloy

の most common material for firefighting applications. Aluminum Storz couplings are 軽量 (通常、真鍮の同等品より 30 ～ 50% 軽い) 、ほとんどの環境で耐食性があり、疲労状態でも扱いが簡単です。海水や強酸性の液体での使用には適していません。

真鍮

真鍮 Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

ステンレス鋼

最も要求の厳しい産業、化学、製薬環境で使用されます。ステンレス鋼のカップリングは、攻撃的な化学物質、高温、極度の機械的ストレスに耐えます。最も重いオプションですが、過酷な条件下でも最長の耐用年数を提供します。

ガスケットの種類とシール性能におけるその役割

の gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (エチレン・プロピレン・ジエン・モノマー): 水および消防用途の標準。紫外線、オゾン、120℃までの蒸気に耐性があります。
• NBR（ニトリルブタジエンゴム）： 石油ベースの液体、オイル、燃料に適しています。炭化水素に対して耐性がありますが、オゾンにさらされると劣化します。
• FKM (バイトン): 強力な化学薬品、200°C までの高温、濃酸を扱います。化学および工業の文脈で使用されます。
• シリコーン: 食品グレードのアプリケーションおよび高温蒸気ライン。必要に応じて FDA 規制に準拠します。

ガスケットは使用前に必ず検査し、亀裂、変形、または硬化している場合は交換してください。 あ failed gasket is the leading cause of Storz coupling leakage in field conditions.

業界全体にわたる主要なアプリケーション

ストルツ ロッキングカップリング 消防以外にも広く使用されています。クイック接続の標準化された設計により、迅速な液体移送が必要な場合に最適です。

消防および救急サービス

これは依然として主要なアプリケーションです。 40 か国以上の消防署が標準ホース継手として Storz を使用しています。消火栓の接続、器具の出口、ホースとホースの接続はすべて Storz カップリングに依存しています。対称的なデザインにより、消防士は互換性を気にすることなく、あらゆるホースをあらゆる消火栓に接続できます。

工業用流体移送

化学プラント、製油所、および処理施設では、貯蔵タンクと輸送車両の間で水、溶剤、および非侵襲性化学物質を移送するために Storz カップリングが使用されています。工具不要の操作により、積み込みおよび積み下ろし作業時の取り扱い時間が短縮されます。

あgriculture and Irrigation

大規模灌漑システムでは、水道本管とポンプ出口を迅速に接続するために Storz カップリングが使用されます。 75 mm および 100 mm のサイズは、最小限の圧力損失で高流量が必要な現場用途で一般的です。

採掘とトンネル

地下環境では、消火システムと脱水システムの両方に高速で信頼性の高い接続が必要です。 Storz カップリングは、その耐久性と、埃っぽい、湿った、密閉された条件下でも機能する能力の点で好まれています。

建設・土木

建設現場の一時的な給水ライン、コンクリート混合作業、および脱水用途はすべて、Storz カップリングの可搬性と互換性の恩恵を受けています。

Storz と他のクイックコネクト カップリング システムの比較

Storz を他のカップリング システムと比較する方法を理解することは、特定のアプリケーションに適切なソリューションを選択するのに役立ちます。

関連する規格と認証

専門用途で使用される Storz カップリングは、相互運用性と安全性を確保するために適用される規格に準拠する必要があります。最も広く参照されている標準には次のものがあります。

• DIN 14307: 消防で使用されるシュトルツカップリングの寸法と性能要件を定義するドイツの規格。ヨーロッパ全土で広く採用されています。
• EN 1775: カップリング要件を含む、消防ホース システムの欧州規格。
• NFPA 1963: 消防ホース接続の米国規格。米国では一般的に NST (National Standard Thread) が使用されていますが、米国の多くの部門は現在、大口径の供給ライン用に Storz アダプタを在庫しています。
• あS 2419.1: あustralian standard covering fire hydrant installations, including Storz coupling specifications.

あlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

点検・保守・寿命について

適切なメンテナンスにより耐用年数が延長され、最も重要なときに信頼性の高いパフォーマンスが保証されます。よくメンテナンスされたアルミニウム Storz カップリングは長持ちします。 10～20年以上 通常の消防活動では。

定期検査チェックリスト

• ガスケットに亀裂、硬化、膨張、変形がないか確認します。頻繁に使用する環境では、1 年に 1 回以上の頻度で交換してください。
• 完全なかみ合いを妨げる可能性のある摩耗、バリ、変形がないかラグとカム スロットを検査します。
• スイベルの動きをチェックします - 硬さや磨耗がなく自由に回転するはずです
• カップリング本体、特にラグベースの周囲に腐食、孔食、亀裂がないか確認してください。
• カップリングと相手カップリングのかみ合いをテストします。接続は 4 分の 1 回転でしっかりとロックされ、意図的に力を入れなくてもガタガタしたり外れたりすることはありません。

メンテナンスのベストプラクティス

• 海水や化学物質にさらされた後は、真水で洗浄してください。
• あpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• カップリング面への異物の侵入を防ぐため、カップリングは保護キャップを取り付けて保管してください。
• 本体に亀裂が入ったり、ラグが剥がれたり、スイベルが固着したりしたカップリングは使用から外してください。構造上の損傷を現場で修理しないでください。

あdapters and Accessories for Storz Systems

あ comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• Storz から BSP/NPT ネジ付きアダプター: あllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• Storz - Camlock アダプター: Storz 消防ホースと Camlock 産業システム間のブリッジ互換性
• レデューシングカップリング： 異なる公称サイズの 2 つの Storz カップリングを接続します (例: 75 mm の供給ホースと 52 mm のアタック ホース)。
• ブランクのキャップとプラグ: 輸送中および保管中は、未使用のコンセントを密閉するか、カップリングの端を開いてください。
• Storz 入口付き圧力計: カップリング接続部の供給圧力監視用
• ロッキングクランプと保持装置: あdditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

よくある問題とトラブルシューティング

適切にメンテナンスされた Storz カップリングでも、現場では問題が発生する可能性があります。最もよくある問題とその原因は次のとおりです。

カップリングが完全にロックしない

カム スロット内のゴミ、ラグの磨耗または損傷、または面の接触を妨げる膨張したガスケットが原因で発生します。カムスロットを清掃し、ラグを検査し、ガスケットの厚さをチェックします。摩耗または損傷したコンポーネントを交換します。

接続点での漏れ

あlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

加圧後も外れにくいカップリング

残圧によりカップリングがロック位置に閉じ込められます。接続を外す前に必ず圧力を抜きます。カップリング本体を工具で叩いて無理に外さないでください。ラグやカム スロットが損傷します。

スイベルの固着または固さ

腐食、汚れ、潤滑不足が原因。浸透性シリコン潤滑剤を塗布し、スイベルを徐々に動かします。スイベルが固着したままの場合は、使用を中止してください。スイベルが回転しないとホースがねじれ、流量効率が低下します。

アプリケーションに適切な Storz カップリングの選択

最も適切な Storz カップリング仕様を特定するには、次の決定点を使用してください。

1. 必要な流量と使用圧力を決定します — 過剰な圧力降下を生じずに流量要件を満たす公称サイズを選択します
2. 移送される液体を識別する — 材質 (アルミニウム、真鍮、ステンレス) とガスケットの種類 (EPDM、NBR、FKM) を適宜選択してください。
3. 該当する規格を確認する — カップリングが地域または業界で要求される寸法および圧力基準を満たしていることを確認します。
4. 動作環境を考慮する - 海洋または化学環境では、より高品質の素材が必要です。重量に敏感な用途ではアルミニウムが好まれます
5. あssess compatibility with existing systems — アダプターが必要な場合は、アダプターの互換性を確認し、追加の圧力損失ペナルティが導入されていないことを確認します。
6. 終了接続タイプの確認 — カップリングをホース、パイプ、または機器にどのように取り付けるかを決定します (圧着、ホースシャンク、ねじ付き、フランジ付き)
