Storz 消防ホースカップリングの使用方法と選択方法は？

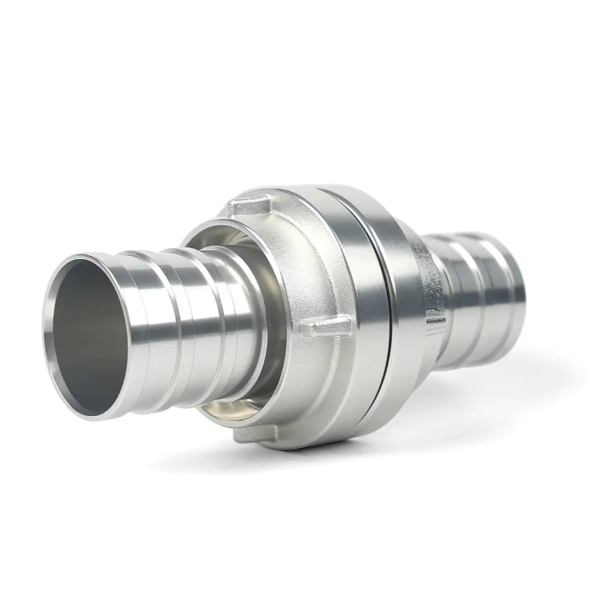

緊急時の救助や工業用流体の移送に、 Storz 消防ホースカップリング は、独自の「ジェンダーレス」クイック接続設計を備えており、世界的な防火システムの中核コンポーネントとなっています。従来のネジ付きコネクタとは異なり、Storz 消防ホース カップリングはオス端とメス端を区別する必要がありません。シールは、2 つの同一のコネクタを連結し、120 度回転させることによって実現されます。この設計により、消防救助活動における接続時間を最大 50% 節約でき、効率的な消火用水の供給を確保するための重要な機器となります。

Storz 消防ホースカップリングの動作メカニズムを理解する

Storz 消防ホース カップリングの主な利点は、対称的な二重爪構造にあります。この構造により、従来のコネクタの課題である暗闇や緊急時における「ネジのズレ」や「オス/メスコネクタの探し」などを完全に解決しました。

第 2 レベルの接続効率: オペレーターは、2 つの Storz 消防ホース カップリングの爪を合わせてしっかりと押し、時計回りに回転させるだけです。糸合わせが不要なため、分厚い防火手袋を着用していても3秒以内に接続が完了します。

保証されたシール性能: 高品質のニトリルゴム (NBR) またはフッ素ゴムのシール リングがコネクタの中心に埋め込まれています。パイプライン内の圧力が上昇すると、内圧によってシール リングが圧縮され、接続がより緊密になります。通常、最大 16 bar またはそれ以上の使用圧力に耐えることができます。

特定の環境に適した素材とサイズを選択する方法

適切な Storz 消防ホース コネクタを選択することは、耐用年数だけでなく、操作の安全性にも関係します。市場で一般的な材料にはアルミニウム合金、真鍮、ステンレス鋼があり、それぞれに特定の用途シナリオがあります。

アルミニウム合金コネクタ (最も一般的): 鍛造および陽極処理されたアルミニウム合金コネクタは、地方自治体の消防団に推奨されています。利点は非常に軽いことです。たとえば、標準の 4 インチ アルミニウム製 Storz 消防ホース コネクタは、同じサイズの真鍮コネクタよりも約 60% 軽量で、ホースを運ぶ消防士の身体的負担を大幅に軽減します。

真鍮コネクタ (耐食性): 海洋、海洋掘削プラットフォーム、または化学プラント環境では、塩水噴霧腐食が非常に深刻です。現時点では真鍮を選択する必要があります。その優れた耐食性により、湿気や塩分の環境でもコネクタが錆びず、数年後の緊急事態でもスムーズな動作が保証されます。

ラグ距離の選択: これは購入時に最も重要なパラメータです。 Storz 消防ホースカップリングの仕様は、2 つのラグの間の内径距離 (Ka 値) によって決まります。たとえば、Storz 65 の一般的な仕様では、ラグ間隔は 81 mm に固定されています。ご注文前に、既存の消火栓またはポンプ出口の内側ラグ距離をノギスを使用して正確に測定してください。

安全な使用とメンテナンスのガイドライン

Storz 消防ホース カップリングの堅牢な設計であっても、不適切な使用やメンテナンスの欠如により、漏れや接続障害が発生する可能性があります。

シールの状態を確認します。シールはコネクタの心臓部です。ご使用前にゴムに亀裂や変形、砂や砂利の埋め込みがないか確認してください。シールが損傷すると、1.0 MPa の圧力で 1 分間に 5 リットルを超える貴重な水が失われる可能性があります。

専用レンチの使用：手動接続も可能ですが、大径（100mmや150mmなど）のストルツ消防ホース継手の締め付けには、高圧給水開始時の瞬間トルクによる緩みを防ぐため、専用のストルツレンチを使用する必要があります。

注油と洗浄: 使用後は毎回、カップリングのトラックをきれいな水ですすいで、汚れや砂を取り除いてください。ラグ溝に定期的に少量のシリコングリスを塗布することで回転抵抗を最小限に抑え、緊急時に一人でも簡単に締め付けることができます。

業界標準と互換性に関する考慮事項

Storz の消防ホース カップリングを購入する場合は、製品が関連する国内または国際規格に準拠していることを確認することが不可欠です。

DIN 規格と認証: ほとんどの高品質 Storz 製品はドイツの DIN 規格 (DIN 14301 など) に準拠しています。準拠したカップリングは交換可能であるため、異なるブランドの同じ仕様のカップリングは完全に適合します。

緩み防止ロック設計: 移動中の車両や振動機器に取り付けられたホースの場合は、高度なバージョンの購入をお勧めします。 Storz 消防ホースカップリング 「ロックスイッチ」付き。この設計により、強い振動によってコネクタが自動的に外れるのを防ぎ、給水ラインの絶対的な安定性を確保します。
