VIC カップリングの取り付けは簡​​単ですか?

最新の配管工学では、VIC カップリング (Vicley 溝付きコネクタ) は、その優れた設置効率と信頼性の高いシール性能により、防火、HVAC、産業用配管ネットワークに好まれる選択肢となっています。従来の溶接またはフランジ接続と比較して、VIC カップリングの取り付けプロセスは非常に簡単かつ迅速です。機械的に溝が刻まれた設計のため、設置者は火気を帯びた作業を行う必要がありません。接続は基本的なハードウェア ツールのみを使用して完了できます。エンジニアリングデータによると、溝付き継手を使用すると、従来の溶接方法と比較して作業時間を約 50% ～ 70% 削減でき、納期が厳しいプロジェクトでの競争力が高まります。

構造設計はどのように行われますか VICカップリング インストールプロセスを簡素化しますか?

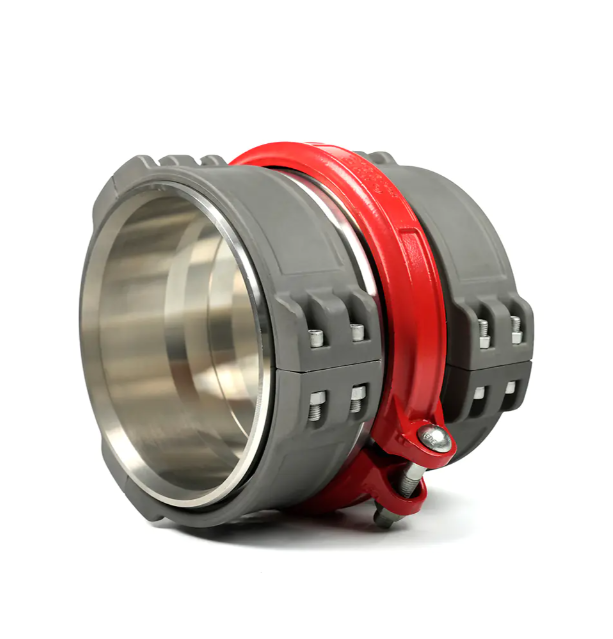

VIC カップリングは、現場での操作を簡素化するように設計されました。そのコアコンポーネントには、一対の金属ハウジング、C タイプのゴム製シール リング、および 2 セットの高強度ボルト アセンブリが含まれます。

複雑な前処理は不要です。VIC カップリングを取り付ける前に、パイプの端に標準深さの溝を加工するだけで済みます。この物理的な接続方法により、溶接に必要な面倒な面取り、予熱、溶接後の検査手順が不要になります。

自動調心機能：締付時にコネクタの金属ハウジングがパイプ端の溝に自動的にカチッとはまり、ハウジングの周圧により自動的にパイプの位置を揃えます。これは、薄暗い場所や狭い場所でも、一般の技術者が正確に設置を完了できることを意味します。

機械的接続と溶接による取り付け速度の比較

VIC カップリングの取り付けの容易さを視覚的に示すために、パイプ取り付け業界の平均時間標準を参照することができます。

取り付け時間の例: 直径 DN100 (4 インチ) の鋼管接続の場合、経験豊富な溶接工は通常、溶接を完了するまでに 30 ～ 45 分かかります (準備と冷却時間を含む)。をインストールする VICカップリング シールリングの装着からボルト締めまで、わずか3～5分で完了します。

工具の依存性: 溶接には大型の溶接機、ガスシリンダー、特殊な耐火シールド材が必要です。 VIC カップリングの取り付けには手動または電動トルクレンチのみが必要です。この可搬性は、大型機器へのアクセスが不可能な建設用井戸や高所作業プラットフォームで特に有利です。

インストール時の主要な手順と技術的な詳細

VIC カップリングの取り付けは簡単ですが、システムを長期にわたって漏れのない状態に保つためには、標準化された操作手順に従うことが重要です。

シーリング潤滑: これは最も見落とされがちですが、最も建設的なステップです。ゴムリングを挿入する前に、シールリップに特別な潤滑剤を塗布する必要があります。これにより、取り付け時のシール リングのしわを防ぐだけでなく、摩擦も軽減され、ハウジングが適切に固定されるようになります。

ボルト締め基準：VIC カップリングを取り付けるときは、金属ハウジングが金属と金属に接触するまで両側のボルトを交互に締めてください。

目視検査: 取り付け後、品質検査官は、溶接に必要な超音波検査や X 線検査を必要とせず、コネクタ ハウジングの隙間が閉じているかどうかを目視検査するだけで、取り付けの品質を判断できます。

複雑な建設環境における VIC カップリングの柔軟性

VIC カップリングは、設置速度が速いことに加えて、複雑な現場条件への優れた適応性を示します。

角度偏差許容値: 柔軟な VIC カップリングにより、パイプ接続部での一定の偏差角度 (通常 1° ～ 3°) が許容されます。これにより、基礎の沈下や非直線的なパイプのレイアウトを扱う際の二次調整の困難さが大幅に軽減されます。

全天候型施工：溶接作業は気象条件に大きく影響され、雨、雪、強風の場合は施工できません。 VIC カップリングは冷間加工接続として、周囲の湿度や温度によって制限されず、-30°C などの極寒の環境でも正常な取り付けの進行を維持します。
