Storz ロッキングブランクキャップとは何ですか?

あ Storz ロッキングブランクキャップ は、Storz 互換のパイプ、バルブ、ホースの吐出端または吸込端を密閉するように設計された特殊な工業用圧力継手です。標準の Storz キャップとは異なり、「ロック」バリアントには機械的なラッチまたは安全ロック機構 (多くの場合、バネ仕掛けのピンまたはツイストロック スライダー) が組み込まれており、高周波振動、ホースのトルク、または突然の圧力サージによってカップリングが誤って外れるのを防ぎます。これは流体供給システムの主要な安全バリアとして機能し、厳しい動作条件下でも未使用のポートの気密性と防水性を確保します。

Storz カップリングの基本設計は「セックスレス」であり、接続の両端が同一であることを意味します。これにより、雄ねじと雌ねじを一致させる必要がなくなり、緊急事態における展開が大幅にスピードアップします。ブランク キャップは、このシステムの「終端」ポイントとして効果的に機能します。ロック機構が作動すると、手動介入なしにキャップを回転させたり取り外したりすることはできません。 セキュリティの重要な層 公共インフラや高圧の産業環境で。

コア設計と機械コンポーネント

の有効性を理解するには、 ストルツ ロッキング ブランク キャップ 、その構造解剖学を調べる必要があります。キャップは通常、高強度材料から鍛造または鋳造されており、シールを維持するために連携して機能するいくつかの重要なコンポーネントで構成されています。

ラグシステム

「ラグ」は、Storz 接続を定義する連結フックです。ブランク キャップでは、これらのラグは受けカップリングの溝に滑り込むように精密に機械加工されています。ラグ間の距離 - として知られています。 KA距離またはラグ距離 - は主要なサイジング指標です。たとえば、65mm の Storz キャップは、対応するバルブに適合する KA 距離 (通常は 81mm) を持たなければなりません。

ロック機構

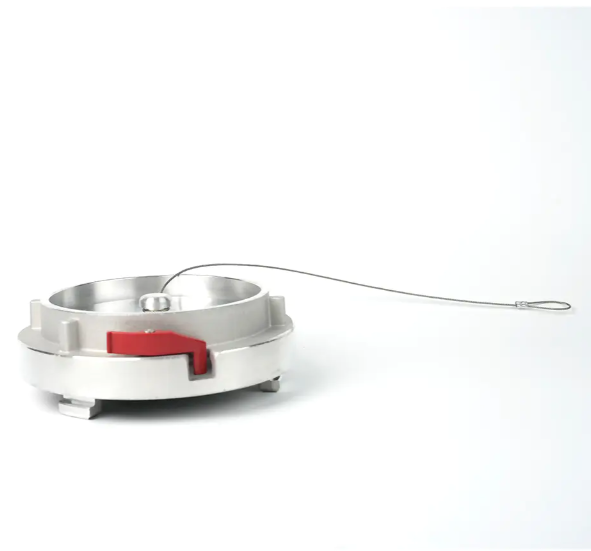

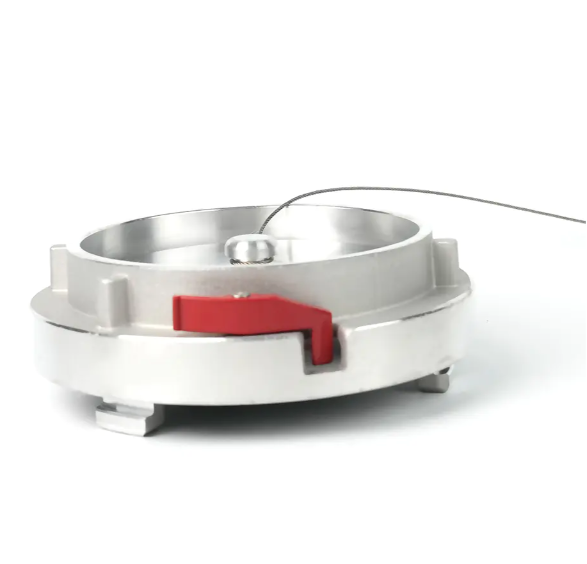

このキャップを標準バージョンと区別するのは「ロック」機能です。通常は次のもので構成されます。 バネ式金属ラッチ 外縁に位置します。キャップをロック位置までひねると (通常は 90 度回転)、ラッチが受けカップリングのノッチにはめ込まれます。これにより逆回転が防止されます。移動中の消防設備や工業用重ポンプの近くなど、振動の多い環境では、このロックにより、時間の経過とともにキャップが振動して緩むのを防ぎます。

シーリングガスケット

キャップの内側には頑丈なガスケットが入っています。使用目的に応じて、これらのガスケットはさまざまなエラストマーから作られています。

• ニトリル(NBR): 耐摩耗性に優れた水・油用のスタンダードです。
• バイトン (FKM): 高温または化学物質の多い環境で使用されます。
• EPDM: 紫外線やオゾン劣化に対する耐性があるため、屋外での使用に適しています。

技術仕様とサイズ規格

ストルツ ロッキング ブランク キャップs 互換性を確保するために厳格な国際規格に従って製造されています。従う最も一般的な標準は次のとおりです。 DIN (ドイツ標準化協会) およびさまざまなヨーロッパの火災安全規定。サイズの正確さは非常に重要です。 KA 距離が数ミリメートルでも不一致であると、キャップが役に立たなくなります。

最新のインフラストラクチャにおける重要なアプリケーション

液体封じ込めの失敗が壊滅的な物的損害や環境上の危険を引き起こす可能性があるいくつかの分野では、ロック式ブランクキャップの使用が義務付けられています。

消防およびスタンドパイプシステム

消防署は、建物の外側にある消防署接続 (FDC) を保護するためにこれらのキャップを使用します。ロックキャップがないと、破片、巣を作っている昆虫、または破壊者が水路を妨害する可能性があります。火災が発生した場合、消防士は入口に障害物がないことを信頼できなければなりません。の ロック機構によりキャップが所定の位置に留まります 標準のキャップが改ざんされる可能性がある交通量の多い都市環境にもかかわらず。

バルク粉末および粒状輸送

粉末 (セメント、小麦粉、プラスチック ペレットなど) の空気輸送では、Storz 継手は至るところに使用されています。輸送中の車両の振動により、非ロック金具が緩む可能性があります。ロック式ブランクキャップは、オペレーターにとって経済的損失と呼吸器の危険の両方となる可能性があるドライバルク材料の偶発的な排出を防ぎます。

廃水と吸引の管理

バキュームカーや下水処理場では、吸入口を密閉するために Storz のブランク キャップが使用されています。これらのシステムは負圧下で動作することが多いため、 ガスケットシールの完全性 ポンプのキャビテーションを防ぐことが最も重要です。ロックピンにより、キャップが完全に中央に位置し、シールに対して圧縮された状態が保たれ、真空が維持されます。

材料科学と耐久性要因

素材の選択 ストルツ ロッキング ブランク キャップ それは生息する環境によって決まります。間違った合金を使用すると、圧力下で電気腐食や機械的故障が発生する可能性があります。

1. 鍛造アルミニウム: これは最も一般的な材料です。鍛造は鋳造と比較して優れた粒子構造を提供し、キャップの耐久性を高めます。 最大 16 Bar (232 PSI) の使用圧力 ひび割れることなく。ほとんどは酸化を防ぐために硬質陽極酸化処理が施されています。
2. ステンレス鋼 (316 グレード): 海洋環境や化学処理工場には不可欠です。ステンレス鋼の Storz キャップは塩水腐食に耐え、強力な洗浄剤が存在する「酸使用」構成でよく使用されます。
3. 真鍮/ガンメタル: 「非火花性」金属であるため、地下鉱山や爆発性雰囲気 (ATEX ゾーン) で好まれます。真鍮のキャップを落としたりぶつけたりしても、可燃性ガスに引火する可能性のある火花が発生する可能性はほとんどありません。

インストールとメンテナンスのプロトコル

Storz ロッキング ブランク キャップがその機能を正しく実行するには、適切な取り付けと定期的なメンテナンスが必要です。キャップが不適切に取り付けられていると、高圧下では飛び散る危険があります。

インストール手順

1. ガスケットに亀裂、砂、平らな部分がないか検査します。 2. ブランク キャップのラグを固定カップリングのスロットに合わせます。 3. キャップをしっかり押し込み、時計回りに回します。 4. 回転が終わるまで回転を続けます。 ロックピンが「カチッ」と鳴る または、ロッキングスライダーがかみ合います。 5. 「プルバック」テストを実行して、リリース キャッチを押し込まずにキャップが逆方向に回転できないことを確認します。

メンテナンスチェックリスト

• 毎月の検査: セキュリティ チェーン (取り外し時のキャップの紛失を防ぐ) の存在を確認します。
• 潤滑： 硬水によるミネラルの蓄積による「焼き付き」を防ぐために、ロックピンとラグの表面に食品グレードのシリコンスプレーを使用してください。
• ガスケットの交換: ガスケットは毎回交換する必要があります 2年から5年 、または硬化（圧縮永久歪み）の兆候が見られる場合はすぐに。

セキュリティチェーンの役割

ほとんどの Storz ロッキング ブランク キャップには、頑丈な亜鉛メッキまたはステンレス鋼のチェーンが装備されています。これは単なる便利な機能ではありません。それは安全上および運用上必要なものです。自治体の消防活動では、チェーンがないとキャップが置き忘れられたり盗まれたりすることが多く、消火栓やスタンドパイプが詰まりやすくなります。チェーンは通常、 長さ300mm～500mm 耐久性の高いリングを介してバルブまたはパイプの本体に固定されています。これにより、ロック キャップがいつでも使用後すぐに再密閉できるようになります。

特典の概要

要約すると、 ストルツ ロッキング ブランク キャップ は、Storz クイック接続標準を利用するシステムにとって重要なコンポーネントです。その主な利点は次のとおりです。

• 耐振動性: 機械的ロックは、高ストレス環境下での偶発的な分離を防ぎます。
• 漏れ防止: 高圧縮ガスケットにより、最大 16 Bar の圧力でも漏れがゼロになります。
• 運用効率: ネジの向きを気にせず素早く着脱できるセックスレス設計です。
• 耐久性: あvailable in various alloys to combat corrosion, wear, and mechanical impact.

都市の防火インフラを保護する場合でも、真空タンカーを密閉する場合でも、 ロッキングブランクキャップ 安全で信頼性の高い流体終端のゴールドスタンダードであり続けています。
