Storz カップリングにはどのような種類がありますか?

Storz カップリング (一般にカム ロック カップリングまたはドイツのクイック カップリングとしても知られています) は、簡単な操作、信頼性の高い接続、および高い互換性により、防火、水処理、化学、農業、および工業用流体輸送の分野で広く使用されているクイック接続カップリングです。これらは 2 つの同一の爪型継手で構成されており、追加のロック機構を必要とせず、挿入して回転させるだけ (通常は 120° または 90°) で密閉接続を実現し、効率と安全性を大幅に向上させます。

ストルツカップリングの分類

基本的な設計と動作原理は異なりますが、 ストルツカップリング つまり、爪 (または耳) と対応するカム構造によって迅速なロックが実現されていますが、さまざまな流体輸送のニーズを満たすために、接続の形状や材質に応じてさまざまな方法で分類できます。

1. 接続端による分類（最も一般的なタイプ）

これは最も重要な分類方法であり、Storz カップリングが他の機器または配管にどのように接続されるかを決定します。

ストルツホースカップリング:

用途：直接接続する場合に使用します。 ストルツカップリング 消防ホース、工業用ホース、農業用灌漑ホースなど。

特徴: 通常、クランプまたはクリップでホースに固定されたホーステール (シャンク) が含まれており、流体接続システムの中心コンポーネントです。

Storz ねじ込みカップリング:

用途: Storz カップリングを標準ねじを使用してパイプ、バルブ、またはポンプの入口と出口に接続するために使用されます。

種類：めねじカップリングとおねじカップリングに分かれます。一般的なスレッド標準には、BSP、NPT などが含まれます。このタイプは、迅速な変換とシステム統合を可能にする鍵となります。

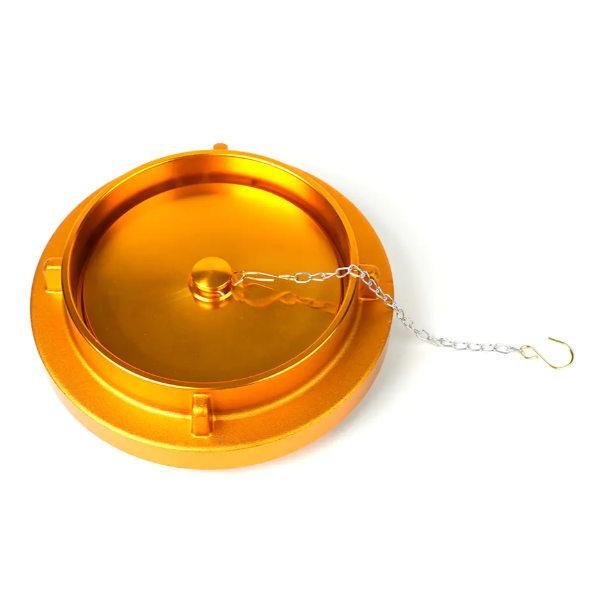

Storz ブランク キャップ/プラグ:

用途：未使用品のシールに使用 ストルツカップリング 出口またはホースの端に取り付けて、流体の漏れや汚染物質が流体システムに侵入するのを防ぎます。

特長：シールリングの採用により確実なシール性を実現します。

2. 材質による分類

Storz カップリングの耐食性と耐久性は主に製造材料に依存し、特定の媒体での用途に直接影響します。

アルミニウム合金 Storz カップリング:

特長：軽量、低コスト、耐食性に優れています。

用途: 消火設備、水処理、一般産業用流体輸送で最も一般的です。

真鍮/青銅製 Storz カップリング:

特長：高強度、耐食性、耐高温性、耐スパーク性に優れています。

用途：海洋環境、石油・ガス産業、より高い耐久性が要求される用途に適しています。

ステンレス鋼 Storz カップリング:

特長：耐薬品性に優れ、強度が高いです。

用途: 化学、食品加工、製薬など、衛生と媒体の適合性に対する非常に高い要件が求められる業界で広く使用されています。

ストルツカップリングs made of polypropylene (PP) or nylon and other plastics:

特長：超軽量、耐薬品性に優れ、低コストです。

用途: 農業灌漑、低圧水処理、特定の特殊化学薬品の輸送。

仕様と互換性

Storz カップリングの主な特徴は、互換性があることです。仕様はパイプ径ではなく、ラグ間隔（またはカム間隔）で決まります。ラグの間隔が同じである限り、異なるメーカーの異なるエンドタイプ (ホースフィッティングやプラグなど) の Storz カップリングを相互接続できます。

一般的な爪の間隔は次のとおりです。

• 52mm（Dサイズ、DN25/DN32ホース用）
• 66mm（Cサイズ、DN38/DN50ホース用）
• 89mm（Bサイズ、DN65ホース用）
• 133mm（Aサイズ、DN100/DN110ホース用）



適切な Storz カップリングを選択するには、まず相互接続を確保するために必要なサイズ (爪の間隔) を決定します。次に、搬送媒体の特性、圧力、温度に基づいて、最適な材質（アルミニウム、ステンレスなど）と接続タイプ（ホーステールやネジなど）を選択します。緊急時の火災接続でも日常の工業用流体制御でも、Storz カップリングは効率的で安全な接続を実現するのに最適です。
