Storzアダプターの使用方法?

Storzアダプターとは何ですか?

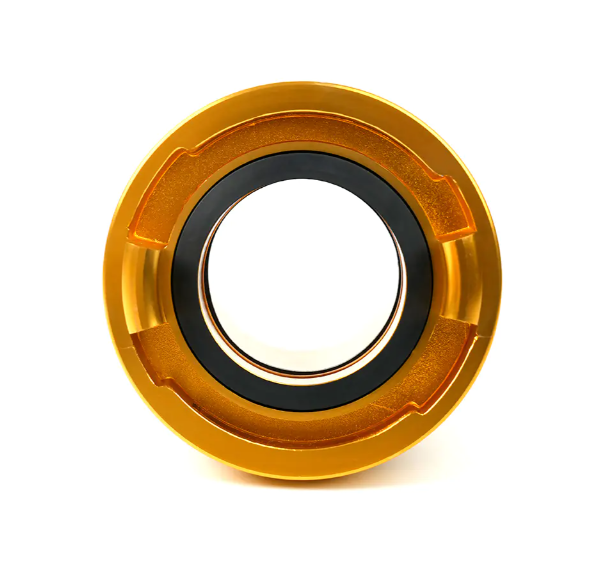

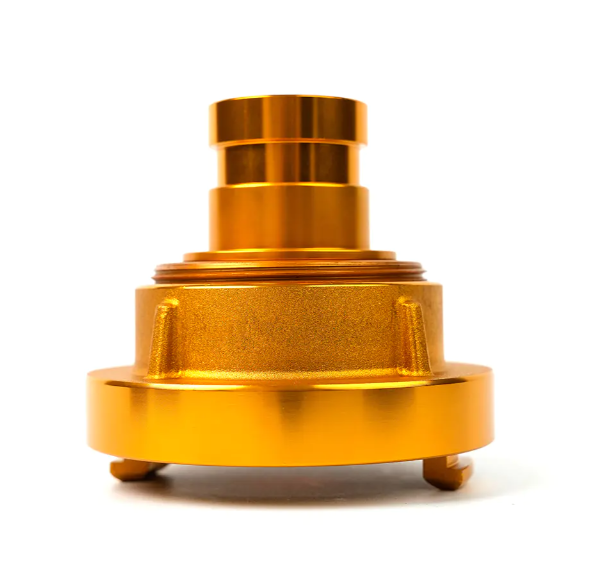

ストルツアダプター Storz コネクタまたは Storz クイック カップリングとも呼ばれる、防火、産業、および農業用途で広く使用されている高効率の接続システムです。その中心的な機能は、独自のラグ設計 (通常は 2 ～ 3 つのラグ) であり、接続プロセスが非常に迅速かつ簡単になります。従来のネジ付きコネクタとは異なり、Storz コネクタでは 2 つのコネクタを位置合わせして押し込み、ゆっくりと回転させて所定の位置にロックするだけで、シームレスで漏れのない接続が実現します。

Storz アダプタの主な機能は、アダプタとして機能し、さまざまな規格やタイプのコネクタを接続または変換することです。これらは、これまで互換性のなかったインターフェイス間の接続問題を解決し、機器の互換性を実現するための重要なコンポーネントです。

Storz アダプターはどのように機能しますか?

Storz アダプターは、「クリックアンドホールド」メカニズムに基づいて動作します。

配置: 接続する 2 つのコネクタ (Storz オスと Storz メス、または標準 Storz コネクタを備えた Storz アダプタ) のラグと溝の位置を合わせます。

押し込みます: 両方のコネクタのシール面を完全に押し込みます。通常、密封を確保するためにコネクタの内側にシール ガスケットが設けられています。

回転: ラグが完全にかみ合って所定の位置にロックされるまで、いずれかのコネクタを時計回りに約 120 度 (3 分の 1 回転) 回転させます (または特別なレンチを使用します)。

このクイック ロック機構は、高圧ホースや流体供給システムに最適です。

Storz アダプターを使用してさまざまな標準コネクタを接続するにはどうすればよいですか?

Storz アダプターを使用する中心的な価値は、異なるシステム間の互換性を可能にする変換機能にあります。

1. Storz からスレッド接続 (例: BSP または NPT)

標準の Storz フィッティングを備えた消防ホース コネクタを、ネジ付き出口を備えたポンプまたは消火栓に接続する必要がある場合は、Storz ネジアダプターが必要です。

正しいアダプターを選択してください: アダプターの一端が正しい Storz サイズ (例: DN50/2 インチ) であり、もう一方の端が一致するねじ仕様 (例: 2 インチ BSP 雌ねじ) であることを確認してください。

ネジ端の接続: アダプターのネジ付き端をシール テープ (PTFE テープなど) で包み、ターゲット機器 (ポンプまたは消火栓) のネジ付きポートにねじ込みます。

Storz エンドの接続: Storz 消防ホース コネクタをアダプターの Storz ポートに押し込み、回転してロックします。

2. 異なるサイズのStorz継手の接続

機器とホースの Storz フィッティング サイズが異なる場合は、縮小/拡大 Storz アダプターが必要になります。

大きいサイズの端を接続する: アダプターの大きいサイズの Storz 端を対応する大きいフィッティングに接続し、ロックします。

小さいサイズの端を接続する: ホースの小さいサイズの Storz フィッティングをアダプターの小さいサイズのポートに押し込み、回転してロックします。

3. 他のクイックコネクト規格 (フランジやカムロックなど) への接続

一部の産業用途では、Storz コネクタをカムロックやフランジなどのさまざまな標準フィッティングに接続する必要がある場合があります。この場合、Storz-to-Camlock アダプタまたは Storz-to-Flange アダプタが必要になります。操作手順はスレッド接続と同様で、アダプターを介して 2 つのシステムをブリッジします。

Storzアダプタを使用する利点と注意事項

利点:

• 迅速な接続: 素早い操作により、緊急対応や工業生産における貴重な時間を節約できます。
• 高い信頼性: 確実にロックされ、シール性に優れ、高圧にも耐えます。
• 多用途性: アダプターとして、さまざまな標準コネクタに簡単に接続できるため、機器の利用率が向上します。



注意事項:

• サイズマッチング: Storz コネクタは、さまざまな呼び径 (DN50、DN65、DN100 など) で利用できます。 Storz アダプタを使用する場合は、アダプタの Storz サイズが既存の Storz コネクタと一致していることを確認してください。


• シーリングガスケット: シーリングガスケットが損傷しておらず、正しく取り付けられていることを確認してください。これは漏れのない接続にとって非常に重要です。


• メンテナンス: 安全で信頼性の高い接続を確保するために、消防ホースのコネクタとアダプターのラグに磨耗や損傷がないか定期的に検査してください。



正しく選んで使うことで、 ストルツアダプター を使用すると、さまざまな流体移送装置を効率的かつ安全に接続でき、火災緊急事態と日常の産業運営の両方で優れたパフォーマンスを実現できます。
